Задвижка стальная 30нж64нж ДУ 250 РУ 25

1. No name

П0000018322

440266,51

р.

*цена при заказе от 100 тыс. руб.

Модель: 30нж64нж

Тип управления: Ручной

Диаметр: 250

Давление: 25

Тип присоединения: Фланцевое

Материал корпуса: Нержавеющая сталь

Конструкция шпинделя: Выдвижной

Клин: Двухдисковый

Уплотнение: Металл

Температура рабочей среды, max2: 425°

Строительная длина: 450 мм

Полные характеристики

Размеры и материалы

Полные характеристики

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 250 мм
Давление условное PN - 25 бар
Тип управления - ручной
Температура рабочей среды - от -40 до + 425°C
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Углеродистая сталь 20Л
Материал запорного органа - Сталь 20Л
Тип уплотнения - Металл
Тип покрытия - без покрытия
Цвет задвижки - серый
Вес - 145 кг
Страна производитель - Китай

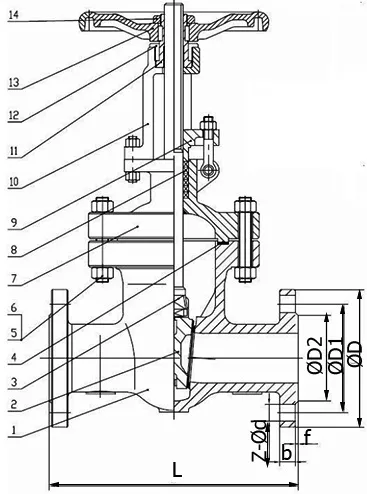

Размеры и материалы

z-Ød = 12 x 30 мм
L = 450 мм
D = 415 мм
D1 = 370 мм

1 - Корпус - Сталь 20Л
2 - Клин (диски) - Сталь 20Л с наплавкой на клине из нерж. стали
3 - Шпиндель - сталь 20Л с антикоррозийной обработкой
4 - Прокладка - армированный графит
5 - Болты - сталь 45
6 - Гайки - сталь 35
7 - Крышка - сталь 20Л
8 - Сальниковая набивка - эластичный графит
9 - Фланец сальника - Сталь 20Л
10 - Рамка - Сталь 20Л
11 - Втулка шпинделя - ВЧШГ QT450
12 - Гайка рамки - Сталь 25
13 - Маховик - ВЧШГ QT350
14 - Гайка маховика - Сталь 35
