Задвижка стальная 30нж41нж ДУ 300 РУ 16

1. No name

П0000005777

218300,00

р.

*цена при заказе от 100 тыс. руб.

Модель: 30нж41нж

Тип управления: Ручной

Диаметр: 300

Давление: 16

Тип присоединения: Фланцевое

Материал корпуса: Нержавеющая сталь

Конструкция шпинделя: Выдвижной

Клин: Однодисковый

Уплотнение: Графит

Температура рабочей среды, max2: 425°

Строительная длина: 500 мм

Полные характеристики

Размеры и материалы

Полные характеристики

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Давление условное PN - 16 бар
Температура рабочей среды - от -29 до + 425
Тип присоединения - фланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь A351 CF8
Материал запорного органа - Нержавеющая сталь ASTM A351 CF8
Таблица фигур - 30нж41нж
Строительная длина - 500 мм
Класс материала корпуса - нержавеющая сталь
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Клин - однодисковый
Тип уплотнения - Графит
Тип покрытия - без покрытия
Вес - 200 кг
Страна производитель - Китай/Малайзия

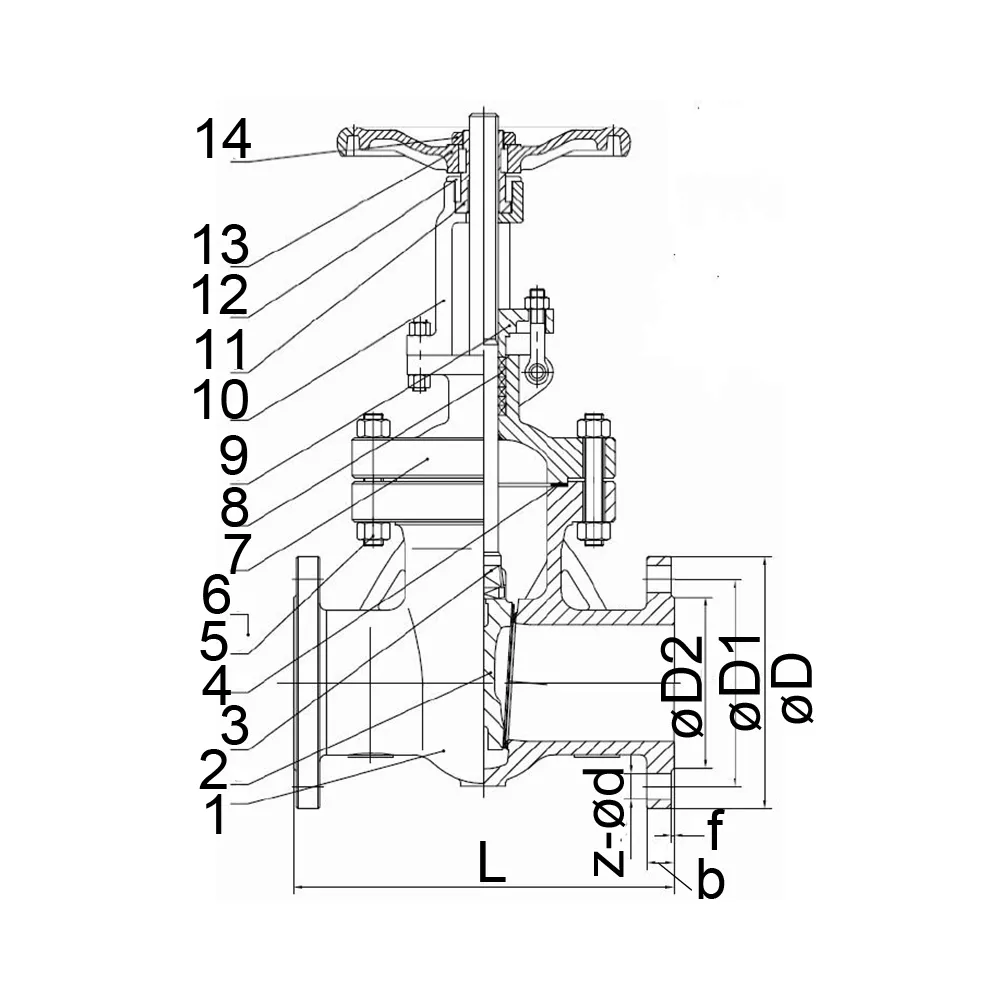

Размеры и материалы

Ду - 300 мм
D - 460 мм
D1 - 410 мм
D2 - 370 мм
L - 500 мм
B - 24 мм
F - 4 мм
Z-ød - 12-ø26

1 - Корпус - Сталь A351 CF8
2 -Клин - Сталь A351 CF8
3 - Шпиндель - Нержавеющая сталь SS304
4 - Прокладка - Нержавеющая сталь SS304+графит
5 - Шпильки - Нержавеющаясталь SS201
6 - Гайки - Нержавеющая сталь SS201
7 - Крышка - Сталь A351 CF8
8 - Уплотнение сальниковое - графит
9 - Фланец сальника - Нержавеющая сталь SS201
10 - Рамка - Сталь A351 CF8
11 - Втулка шпинделя - ВЧШГ QT450
12 - Гайка рамки - Сталь 25
13 - Маховик - ВЧШГ QT400-17
14 - Гайка маховика - Сталь 35
