Задвижка чугунная 30ч39р гайка направ тип МЗВ Benarmo ДУ100 РУ 10/16

6. Benarmo

00-00003855

10100,00

р.

*цена при заказе от 100 тыс. руб.

Модель: 30ч39р

Диаметр: 100

Давление: 10/16 универсал

Тип присоединения: Фланцевый

Материал корпуса: Чугун

Клин: Обрезиненный

Уплотнение: EPDM

Температура рабочей среды, max2: 110°

Строительная длина: 190 мм

Полные характеристики

Размеры и материалы

Полные характеристики

Тип задвижки - Клиновая
Диаметр номинальный DN - 100 мм
Давление условное PN - 10/16 бар
Температура рабочей среды - от 1 до + 110
Тип присоединения - фланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа - высокопрочный чугун GGG50
Таблица фигур - 30ч39р (МЗВ)
Строительная длина - 190 мм
Класс материала корпуса - чугун
Управление - ручное/штурвал/маховик
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 23 кг
Страна производитель - Китай

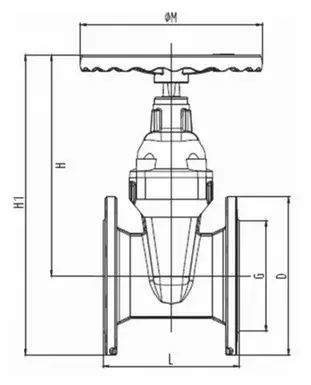

Размеры и материалы

Диаметр, Dn - 100 мм
Строительная длина, L - 190 мм
Строительная высота, H - 320 мм
Высота задвижки, H1 - 430 мм
Наружный диаметр фланца, ⌀D - 220 мм
Межцентровое расстояние отверстий фланца, К - 180 мм
Диаметр, ⌀М - 220 мм
Диаметр, ⌀F - 19 мм
Толщина фланца, b - 19 мм
Количество и диаметр болтовых отверстий на фланце, n-⌀d - 8-19 мм

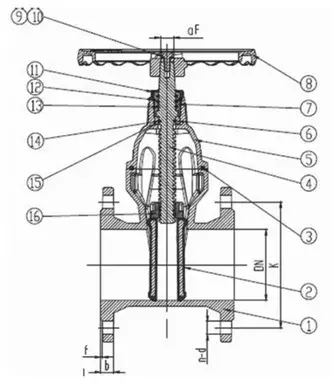

N - Наименование - Материал - Стандарт
1 - Корпус - ВЧШГ (GGG50) - DIN 1693
2 - Обрезиненный клин - ВЧШГ (GGG50+EPDM) - DIN 1693
3 - Уплотнение - EPDM - ISO 4633
4 - Шток - Нержавеющая сталь (SS420) - ASTM A959
5 - Крышка - ВЧШГ (GGG50) - DIN 1693
6 - Упорная шайба - Латунь - EN 12167
7 - Упорная гайка - Латунь - EN 12167
8 - Маховик - ВЧШГ (GGG50) - DIN 1693
9 - Болт+шайба - Нержавеющая сталь (SS420) - ASTM A959
10 - Шайба - Нержавеющая сталь (SS420) - ASTM A959
11-15 - Уплотнительное кольцо - EPDM - ISO 4633
16 - Основная гайка - Латунь - EN 12167
