Задвижка 30ч39р (ЛМЗ) SLG13 ВЧ50 +150гр. ДУ 50 РУ 16

4. ЛМЗ

00-00018986

10260,00

р.

*цена при заказе от 100 тыс. руб.

Модель: 30ч39р

Сталь: СЧ20

Серия: Серия:SLG13 ВЧ50 +115гр.

Диаметр: 50

Давление: 16

Тип присоединения: Фланцевый

Материал корпуса: Чугун

Конструкция шпинделя: Невыдвижной

Клин: Обрезиненный

Уплотнение: EPDM

Температура рабочей среды, max2: 115°

Строительная длина: 150 мм

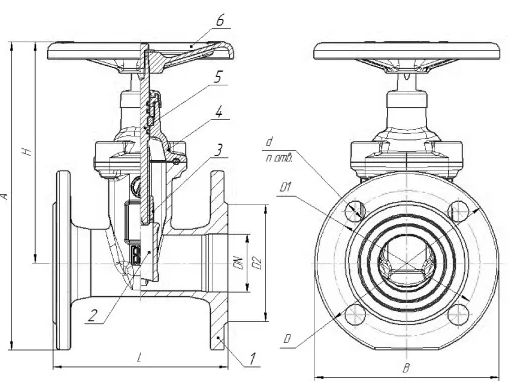

Размеры и материалы

L (строительная длина) = 150 мм
H = 189 мм
D = 160 мм
D1= 125 мм
D2 = 99 мм
A = 263 мм
B = 160 мм
N-D = 4-18 мм

№ п/п - Наименование - Материал
1 - Корпус - Ковкий чугун GGG50
2 - Клин - Ковкий чугун GGG50 + EPDM
3 - Гайка клина - латунь
4 - Крышка - Ковкий чугун GGG50
5 - Шпиндель - Ковкий чугун GGG50
6 - Маховик - Ковкий чугун GGG50
