Задвижка чугунная КНР 30ч39р Ду65 Ру16

3. No name

П0000004589

2640,00

р.

*цена при заказе от 100 тыс. руб.

Модель: 30ч39р

Диаметр: 65

Давление: 16

Тип присоединения: Фланцевый

Материал корпуса: Чугун

Конструкция шпинделя: Невыдвижной

Клин: Обрезиненный

Уплотнение: EPDM

Температура рабочей среды, max2: 120°

Строительная длина: 170 мм

Полные характеристики

Размеры и материалы

Полные характеристики

Тип задвижки - Клиновая
Диаметр номинальный DN - 65 мм
Давление условное PN - 10/16 бар
Давление максимальное PN - 16 бар
Таблица фигур - 30ч39р (МЗВ)
Строительная длина - 170 мм
Управление - ручное/штурвал/маховик
Конструкция шпинделя - невыдвижной
Клин - обрезиненный
Тип управления - ручной
Тип присоединения - фланцевый
Способ монтажа - горизонтальный/вертикальный
Температура рабочей среды - от 0℃ до 120℃
Тип покрытия - эпоксидный порошок
Класс герметичности по ГОСТ 9544-2015 - "A"
Класс материала корпуса - чугун
Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа (клина) - чугун + EPDM
Тип уплотнения - EPDM
Шток - невыдвижной
Количество болтовых отверстий на одном фланце - 4 шт
Диаметр болтовых отверстий на одном фланце - 18 мм
Страна производитель - Китай
Цвет - Синий
Среда - вода, вода техническая
Применение - водоснабжение, теплоснабжение
Срок службы - 10 лет
Вес - 9 кг

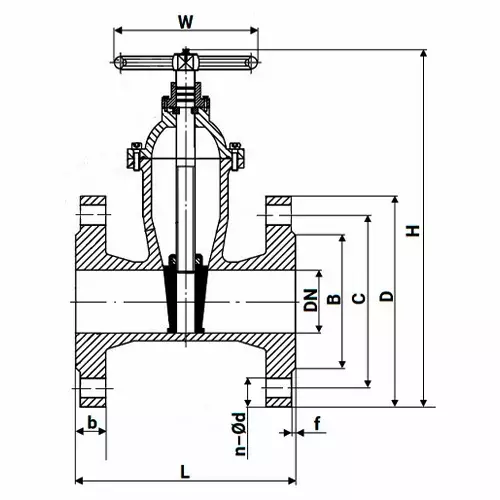

Размеры и материалы

L - 170 мм
D - 185 мм
B - 119 мм
C - 145 мм
b - 15.5 мм
f - 2.5 мм
W - 160 мм
H - 305 мм
n-Ød - 4-18

№ п/п - Наименование детали - Материал
1 - Корпус - чугун GGG50
2 - Клин - чугун GGG50 + EPDM
3 - Гайка штока - латунь
4 - Шток - нержавеющая сталь SS420
5 - Прокладка - EPDM
6 - Крышка - чугун GGG50
7 - Фиксирующее кольцо - латунь
8 - Кольцевое уплотнение - EPDM
9 - Болт - углеродистая сталь
10 - Штурвал - чугун GGG50
11 - Сальник- чугун GGG50
12 - Кольцевое уплотнение - EPDM
13 - Гайка штока - латунь
14 - Шайба - углеродистая сталь
15 - Болт - углеродистая сталь
